一、產品概述

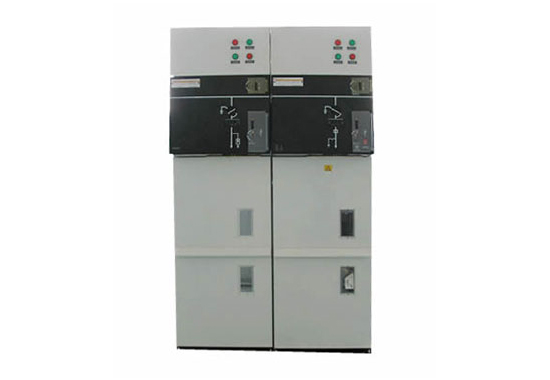

XGN15-12型系列環網柜是新一代以六氟化硫開關作為主開關而整柜采用空氣絕緣的、適用于配電自動化的、既緊湊又可擴充的金屬封閉開關設備，具有結構簡單、操作靈活、聯鎖可靠、安裝方便等特點，對各種不同的應用場合、不同的用戶要求均能提供令人滿意的技術方案。傳感技術和最新保護繼電器的采用，加上先進的技術性能及輕便靈活的裝配方案，可以完全滿足市場不斷變化的需求。
環網柜的主開關分別采用FLN36/FLN38型SF6負荷開關、施耐德SC6系列負荷開關，ABB原裝SFG型、SF6負荷開關、GN30型隔離開關，也可根據用戶的需要配裝VS1斷路器或ABB原裝VD4斷路器，及各型固定式斷路器。
引用標準：GB3906-2006《3.6kV~40.5kV交流金屬封閉開關設備和控制設備》
GB3804-2004《3.6kV~40.5kV設備交流負荷開關》
GB16926-1997《交流高壓負荷開關—熔斷器組合電器》
GB/T11022-1999《高壓開關設備和控制設備標準的共用技術要求》
GB/T11023-1999《高壓開關設備六氟化硫氣體密封試驗方法》
IEC60265-1998《交流高壓負荷開關》
IEC60420-1990《交流高壓負荷開關—熔斷器組合電器》
IEC60298《交流金屬封閉開關設備和控制設備》
二、型號含義
三、使用條件
1、海拔高度≦1000m；（如有特殊要求可在訂貨前注明）
2、環境溫度：-25℃~+40℃
3、日相對濕度平均值不超過95％；月相對濕度平均值不超過90％；
4、抗震能力：8度；
5、無劇烈震動和沖擊以及火災、化學腐蝕、爆炸危險的場所。
四、主要技術參數
|
序號 |
項目 |
單位 |
技術參數 |
|
1 |
額定電壓 |
KV |
12 |
|
2 |
額定頻率 |
Hz |
50 |
|
3 |
額定雷電沖擊耐受電壓 |
相間及相對地 |
KV |
75 |
|
斷口間 |
KV |
85 |
|
4 |
一分鐘工頻耐受電壓 |
相間及相對地 |
KV |
42 |
|
端口間 |
KV |
48 |
|
5 |
額定電流 |
主母線 |
A |
1250/630 |
|
分支母線 |
A |
1250/630 |
|
6 |
額定短時耐受電流 |
主回路 |
KA |
20/3s |
|
接地回路 |
KA |
20/2s |
|
7 |
額定峰值耐受電流 |
KA |
50 |
|
8 |
轉移電流 |
A |
1700/800 |
|
9 |
防護等級 |
IP |
3X |
|
10 |
負荷開關機械壽命 |
次 |
2000 |
|
11 |
接地開關機械壽命 |
次 |
2000 |
|
12 |
負荷開關柜 |
柜深 |
mm |
916，940，840 |
|
柜寬 |
mm |
375，500，750 |
|
柜高 |
mm |
1635，1885，1600，1800 |
|
13 |
低壓室 |
高 |
mm |
350，450 |
|
14 |
斷路器柜 |
柜深 |
mm |
650，750，800 |
|
柜寬 |
mm |
916，940，840 |
|
柜高 |
mm |
1885，1800，2100 |
|
|
|
|
|
|
|
五、主要用途
1、適用于交流12KV/50HZ的電力系統，廣泛應用于工業及民用電纜環網及供電末端的工程，作為電能的接收和分配之用。
2、特別適用于以下場所：城市居民區配電、小型二次變電站、開閉所、工礦企業、商場、機場、地鐵、風力發電、醫院、體育場、鐵路、隧道等。
六、主要柜型
I型柜：選用ABB公司SFG型SF6負荷開關組件或FLN48型SF6負荷開關單元組裝（國產選用FLN48-12負荷開關）
II型柜：選用施耐德公司SC6型SF6負荷開關組件或FLN36型SF6負荷開關單元組裝（國產選用FLN36-12負荷開關）
七、選用配件
1、VS1真空斷路器
2、GN19/30隔離開關
3、電流互感器
4、電壓互感器
5、電動操作機構
6、避雷器
7、故障指示器
8、溫濕度控制器
9、繼電保護裝置
八、訂貨須知
用戶訂貨時應提供下列資料：
1、主接線方案編號及系統圖，排列圖及平面布置圖。
2、二次原理圖及端子排圖。
3、電器元件的型號、規格、數量。
4、電氣設備匯總表
5、其它特殊要求。
